Rad fuzionog spoja

Odmah nakon što se pojave sljedeći uslovi, zatvorite uređaj za spajanje i izvucite adapter iz ulaza za napajanje uređaja za spajanje. U suprotnom, to možda neće dovesti do ozbiljnih posljedica kao što je neispravan rad ili popravak.

1. Tečnost ili strani predmet uđu u uređaj za spajanje;

2. Uređaj za spajanje trpi jake vibracije i udarce.

3. Splicer je pogrešno popravljen nakon rastavljanja što je zabranjeno;

4. U procesu pražnjenja elektroda na spliceru, napon između dvije elektrodne šipke dostiže i do nekoliko hiljada volti. Ne dodirujte elektrodu; u suprotnom će uzrokovati oštećenje uređaja za spajanje, tjelesne ozljede i druge ozbiljne posljedice?

Ugrađena litijumska baterija

1. Nakon dužeg mirovanja, baterija lako ulazi u stanje mirovanja. U ovom trenutku kapacitet je manji od normalne vrijednosti, a vrijeme korištenja se shodno tome skraćuje. Međutim, baterija se može aktivirati i normalni kapacitet vratiti nakon 2-3 puta normalnih ciklusa punjenja i pražnjenja. Litijumska baterija gotovo da nema efekta memorije, koja se može koristiti kao napunjena.

2. Fenomen samopražnjenja se dešava na litijumskoj bateriji. Ako se baterija duže vrijeme skladišti pod niskim naponom, njena unutrašnja struktura može biti oštećena zbog samopražnjenja i skratiti vijek trajanja baterije. Stoga, za dugotrajno očuvanje, litijumske baterije treba puniti do 60 posto -80 posto, umjesto 100 posto, jednom svakih 3-6 mjesec.

3. Za dugotrajno skladištenje (više od 6 mjeseci) temperaturni raspon: 0 X) - plus 40 "0. Za kratkotrajno skladištenje (manje ili jednako 6 mjeseci) temperaturni opseg: -20 - plus 60 C

4. Kako bi se osigurala sigurnost punjenja, raspon temperature punjenja ugrađene litijumske baterije je 0 "O - plus 40" O.

LCD ekran

1. Nemojte koristiti oštre predmete da pritisnete ili na silu udarite o LCD ekran.

2. Nemojte ispuštati organske rastvarače ili zagađivače na LCD ekran.

3. Obrišite i očistite LCD ekran svilenom krpom ili mekom tkaninom.

4. Na osnovu uglova gledanja ekrana, osvetljenost će biti različita. I neke tačke u boji mogu postojati na ekranu. To su prirodni fenomeni

_01

Uvod

Visokoprecizni fuzijski uređaj za spajanje, s tehnologijom velike brzine obrade slike i posebnom tehnologijom preciznog pozicioniranja, može dovršiti cijeli proces brzine fuzije vlakana i niskih gubitaka, posebno je pogodan za projekte optičkih vlakana i kablova, održavanje znanstvenog istraživanja i podučavanje u telekomunikacije, radio i televiziju, željeznicu, petrohemiju, elektroenergetiku, vojnu i javnu sigurnost i druge oblasti komunikacija.

Ova mašina se uglavnom koristi za povezivanje optičkih vlakana, koja se dalje mogu povezivati sa običnim optičkim kablovima, kratkospojnicima i višestrukim monomodnim, višemodnim i disperzijskim pomerenim kvarcnim optičkim vlaknima sa prečnikom omotača od 50 um {{4 }} 卩 m. Održavajte ga čistim i zaštitite ga od jakih vibracija i udaraca.

Tehnički indikatori

Primjenjivo optičko vlakno	SM(G.652&G.657),MM(G.651),DS(G.653),NZDS(G.655) i samodefinisani tipovi optičkih vlakana
Gubitak spajanja	0. 02dB (SM)_posto{{0}}. OldB (MM) 0,04dB (DS/NZDS)
Povratni gubitak	Preko 60dB
Tipično trajanje spajanja	9 sekundi
Uobičajeno trajanje grijanja	26 sekundi (podesivo vrijeme grijanja i podesiva temperatura grijanja)
Poravnanje optičkih vlakana	Precizno poravnanje, poravnanje jezgre vlakana, poravnanje obloge
Prečnik optičkog vlakna	Prečnik obloge 80-150 卩 m, prečnik sloja premaza 100-1000 卩 m
Dužina rezanja	Sloj premaza ispod 250 nm: 8~16mm; sloj premaza 250~1000 hm: 16mm
Test napetosti	Standard 2N (opciono)

Stezaljka za optičko vlakno	Multifunkcionalna stezaljka za gola vlakna, repna vlakna, džempere, kožnu liniju; promjenjiva stezaljka primjenjiva za SC i druge konektore za razne FTTx optička vlakna i kabele.
Faktor pojačanja	300 puta (X osa ili Y osa)
Termoskupljajuća čaura	60mm,40mm i serija minijaturnih grmova
Display	5.0 inča TFT LCD ekran u boji Reverzibilan, pogodan za dvosmjerni rad
Eksterni interfejs	USB interfejs, pogodan za preuzimanje podataka i nadogradnju softvera
Način spajanja	17 grupa režima rada
Način grijanja	9 grupa režima rada
Skladištenje gubitaka u spajanju	5000 najnovijih rezultata spajanja pohranjeno je u ugrađenoj memoriji.

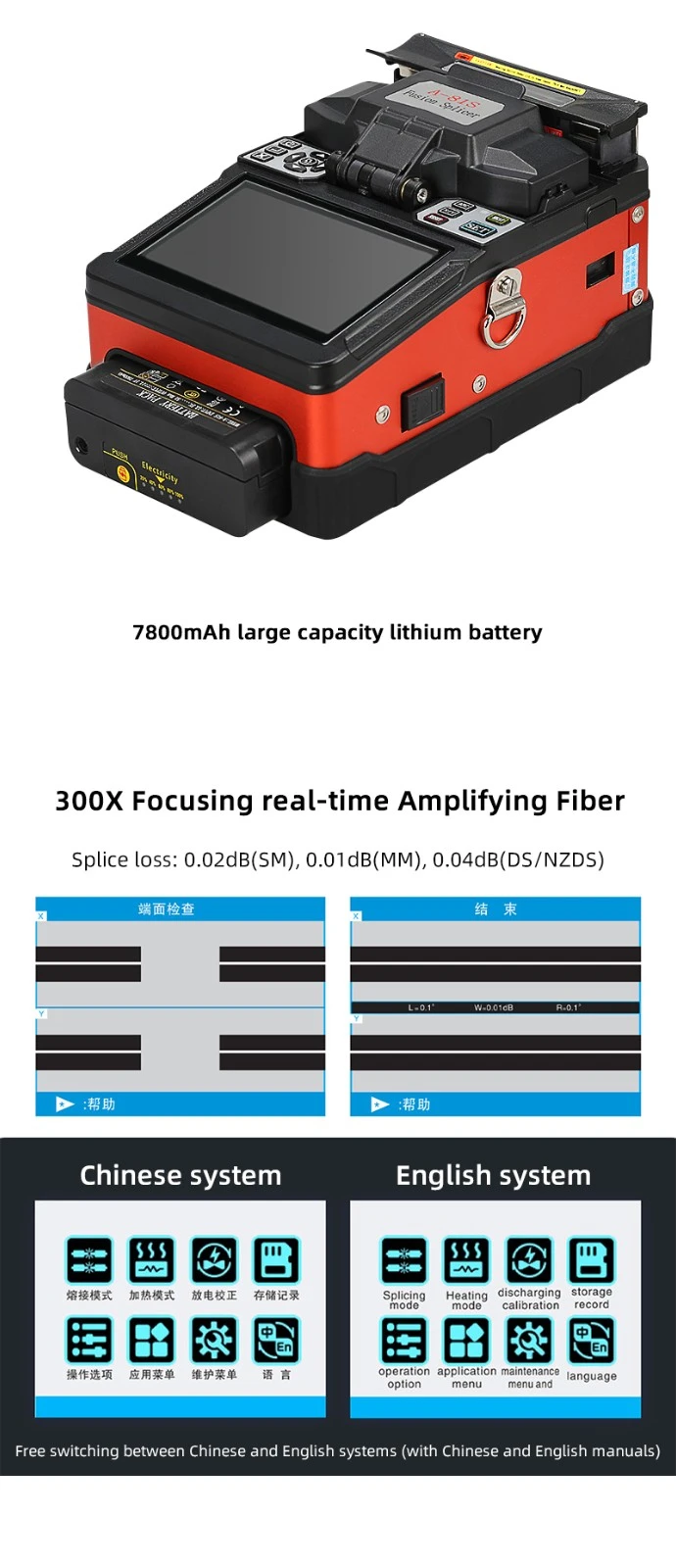

Ugrađena baterija	Podržava kontinuirano spajanje i grijanje najmanje 200 puta
Napajanje	Ugrađena litijumska baterija 11.8V napaja struju, punjenja 1imew3.5h; Eksterni adapter, ulaz AC100-240V50/60HZ, izlaz DC13.5V/4.81A
Cuvanje energije	15 posto snage litijumske baterije može se uštedjeti u tipičnom okruženju.
Radno okruženje	Temperatura: {{0}}*0, Vlaga:<95%rh (nocondensation),="" working="" altitude:="" 0~5000m,="" max.="" wind="" speed:="">
Vanjska dimenzija	205 mm (dugo) x140 mm (široko) x 123 mm (visoko)
Osvetljenje	Pogodno za instalaciju optičkih vlakana u večernjim satima
Težina	1434 g (bez baterije) 1906 g (uključujući bateriju)

Opisi pogonskih jedinica

Naziv operativnih jedinica

Indikacija lijeve i desne tastature

Ključ	Stanje pripravnosti	Status ručnog načina rada	Status automatskog rada	Status menija parametara
	Snaga	Snaga	Snaga	Snaga
	prekidač	prekidač	prekidač	prekidač
	Enter	Unesite sljedeću stranicu	Void	Void
	Povratak/Izlaz	Izađite iz menija	Void	Izađite iz menija

o	Kreni gore	Kreni gore	Void	Kreni gore
o	Kreni gore	Pomjeri lijevo	Void	Pomjeri lijevo
o	Mode meni	Odaberite za uređivanje parametara spajanja	Void	Odaberite za uređivanje parametara spajanja
e	Promijeni kameru	Prebacite X/Y displej	Void	Void
e	Ručno pražnjenje	Pražnjenje	Void	Void
	Prekidač grijača	Prekidač grijača	Prekidač grijača	Prekidač grijača
	Motor reset	Motor reset	Motor reset	Izađite iz menija
	Potvrda/spajanje	Nastavite gurati, počnite spajati	Void	Nastavite gurati, počnite spajati

Zaštita od jakog udara ili vibracija

Pažljivo rukujte aparatom za spajanje kako biste ga premjestili ili transportirali. Osim toga, ne zaboravite da ga stavite u kutiju za nošenje i transportnu kutiju za transport na velike udaljenosti.

Skladištenje

Općenito, za dugotrajnu neupotrebu, uključite ga najmanje jednom u šest mjeseci; u sezoni visoke vlažnosti, često ga uključujte i stavite sredstvo za sušenje u kućište kako biste spriječili pojavu plijesni na mikroskopu.

Mjere opreza pri radu

1. Prilikom korištenja AC napajanja, obratite pažnju da zaštitite adapter i držite napajanje uzemljeno.

2. U procesu pražnjenja, kada postoji nekoliko hiljada visokog napona između elektroda, nemojte rukom dodirivati šipku elektrode.

3. Benzin, gas i freon i drugi zapaljivi i eksplozivni gasovi su zabranjeni u radnom okruženju, kako bi se izbeglo loše spajanje ili nezgoda.

4. Obrišite žljeb za pozicioniranje vlakana i mikroskop bezvodnim etanolom, štapićem, u jednosmjernom smjeru, umjesto u dvosmjernom.

5. Splicer se sastoji od mnogo mehaničkih delova u preciznoj strukturi, koje je zabranjeno rastavljati ili menjati osim elektroda, jer su ovi mehanički delovi precizno obrađeni i kalibrisani i teško ih je vratiti u prvobitni položaj nakon promene. Korisnici mogu ručno zamijeniti i upravljati elektrodom.

Retroreflektor, sočivo objektiva, V-žljeb, zaslon uređaja za spajanje moraju biti čisti. Za čišćenje koristite čisti alkohol, a ne bilo koja druga hemijska sredstva.

Uobičajeni kvarovi i rješenja

Anomalija

Uzroci

Rješenja

Nema slike nakon postavljanja optičkog vlakna

1. Nije uključen.

2. Optička vlakna nisu u V-žljeb ili su V-žljeb prljava i kontaminirana;

3. Optičko vlakno je prekratko ili slomljeno;

4. Mehanizam poravnanja nije resetovan;

5. Nije detektovan signal zatvorenog poklopca.

1. Pritisnite prekidač za napajanje;

2. Ponovno napunite optička vlakna ili očistite V-žljeb alkoholom i četkom;

3. Ponovo odrežite vlakno;

4. Pritisnite dugme za resetovanje;

5. Provjerite jesu li magnetski provodljivi zavrtnji olabavljeni ili je magnet vjetrobranskog stakla isključen.

Veliki gubitak pri spajanju

1. Krajnja strana rezanih optičkih vlakana nije dobra;

2. Parametri za spajanje nisu razumni;

3. Središte električnog luka se pomjera (rijetko).

1. Ponovo izrežite krajnju stranu;

2. Ponovno pražnjenje i kalibracija;

3. Ponovno ispraznite i kalibrirajte.

Neuspjeh pražnjenja ili postojanje ožiljka od spajanja

1. Krajnja strana rezanih optičkih vlakana nije dobra;

2. Parametri za spajanje su premali;

3. Prašina se lijepi za elektrodu;

4. Podaci o radu su pogrešni.

1. Ponovo izrežite završnu stranu;

2. Povećajte napon za čišćenje; ponovno isprazniti i kalibrirati;

3. Očistite elektrodu četkom;

4. Zaustavite i ponovo pokrenite.

Područje spajanja postaje tanje

1. Parametri za spajanje nisu razumni, napon je previsok;

2. Preklapanje spajanja je premalo.

1. Pražnjenje i kalibracija;

2. Povećajte preklapanje spajanja.

Područje spajanja postaje deblje

1. Parametri za spajanje nisu razumni, napon je previsok;

2. Preklapanje je preveliko.

1. Pražnjenje i kalibracija;

2. Smanjite preklapanje spajanja.

Mjehurići se pojavljuju tokom spajanja (u višestrukom načinu rada)

1. Krajnja strana optičkog vlakna ima izbočine, čak ni.

1. Povećajte napon čišćenja;

2. Ponovo odrežite optičko vlakno.

Senka mrljeg vlakna spajanja

1. Jezgra optičkih vlakana se ne poklapaju (vrsta ili jezgra optičkog vlakna je različitog promjera);

2. U višemodulnim optičkim vlaknima može se pojaviti vrlo lagana sjena.

1. Ponovo spojite optička vlakna, tako da optička vlakna na obje strane spajanja budu iste vrste;

2. Normalne pojave, koje ne utiču na snagu spajanja i kvalitet prenosa signala.

Anomalija

Uzroci

Rješenja

Slika je nagnuta.

1. Optičko vlakno nije u potpunosti u V-žljebu;

2. V-žljeb je prljav i kontaminiran.

1. Ponovo učitajte optička vlakna;

2. Očistite V-žljeb alkoholom i četkom.

Slika je virtuelna.

1. V-žljeb je prljav i kontaminiran.

2. Optičko vlakno nije u žljebu;

1. Očistite V-žljeb alkoholom i četkom.

2. Ponovo učitajte optička vlakna;

Nož za rezanje ne seče optičko vlakno

1. Optičko vlakno nije u potpunosti u V-žljebu;

2. V-žljeb je prljav i kontaminiran.

1. Ponovo učitajte optička vlakna;

2. Očistite V-žljeb.

Slika je na vrhu ili na dnu ekrana.

1. Premaz se ne ljušti;

2. Premaz je prekratak; gumeni jastuk sa obe strane oštrice ne pritiska optičko vlakno.

1. Koristite glodalicu da uklonite premaz;

2. Dužina sloja koji se ljušti treba biti preko 30 mm.

Kontakt

Uređaj za spajanje se mora vratiti agentu ili fabrici na popravku.

Molimo priložite kopiju opisa tačnog kvara.

Molimo kontaktirajte agenta ili se obratite na sljedeću adresu za adresu popravke.

Učinak proizvoda i pokazatelji kompanije su u stalnom poboljšanju i podložni su promjenama bez prethodne najave.

U slučaju bilo kakvog neslaganja na slici u ovom sažetku, materijalni objekt ima prednost.

Za precizniji rad uređaja za spajanje, pažljivo pročitajte priloženi priručnik za rukovanje
